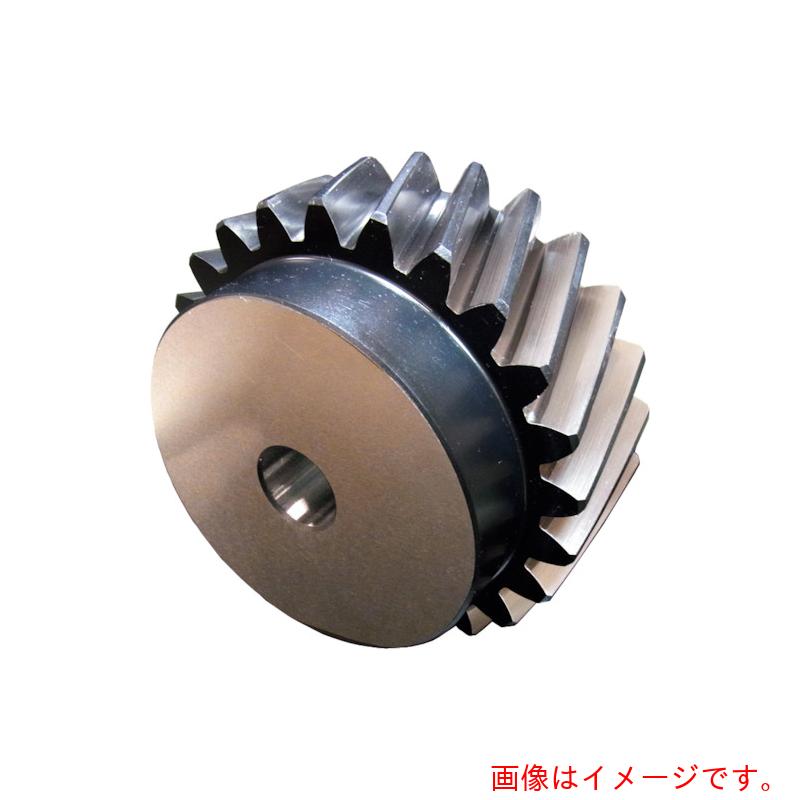

特長
●精度が良く、ヘリカルのため強度、耐摩耗、静粛性が優れています。
用途
●動力伝達用歯車用。
仕様
●歯数：25
●基準円直径(mm)：79.58
●穴径(mm)：φ25
●全長(mm)：50
●形状：S1K
●歯先円直径：88
●ボス長さ(mm)：20
●ボス径(mm)：70
●歯幅(mm)：30
●モジュール：m3
●キー溝b2×t2(mm)：8×3.3
●歯面仕上げ：研削
●歯車基準断面：歯直角
●ねじれ角：19°31’41”
●ねじれ角方向：左ねじれ
●穴径公差：H7
●タップ：M6
●歯車精度：JIS B 1702-1 N6級相当
●歯形：並歯
●圧力角：20°
●熱処理：調質・歯面高周波焼入れ
●歯面硬度：50～60HRC
●表面処理：研削部以外黒染（追加工部黒染なし）
材質
●SCM440
質量・質量単位
●1.634kg
セット内容・付属品
●ねじ穴のある製品には付属品として止めねじが付いております。
注意事項
●本製品は受託加工品のため、注文後3日でメーカー完成いたします。
●（物流は含んでおりません）
●注文後すぐに加工に入るためキャンセルできない製品です。
●１個の販売でありセット販売ではございません。
【メーカー名】小原歯車工業（株）
【メーカー品番】ZSTP3-25LJ25
ブランド名:小原歯車工業（株）
メーカー型番:ZSTP3-25LJ25
カラー:-
シリーズ名:-
原産国／製造国:-
代表カラー:-
